現象：
柯尼卡美能達復印機BH163一直提示卡紙，但是找不到紙張，一直咔噠咔噠的響聲，由于進紙驅動部分的扭簧變形或者斷裂，導致紙張無法提升到紙張傳送部，同時造成紙盒內的搓紙輪不旋轉，從而引起卡紙。
原因：

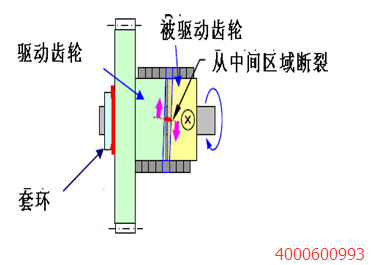

扭簧變形（或斷裂）通常發生在扭簧的中部，正好是驅動齒輪與被驅動齒輪的連接處。因?yàn)檫@里正好是驅動組成的中間部位，所有的作用力會集中在這里。因此，當這里受力的時候，作用力會突然集中在驅動部中間0.8毫米空隙當中的這斷扭簧上。而當扭簧無法承受這個作用力的時候，它就會變形，甚至斷裂。
解決方法：

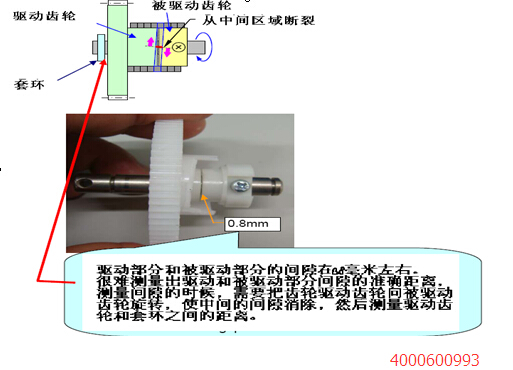

對策零件：2件套（鈕簧+墊片（0.3毫米））替換掉原先的鈕簧并且加裝上墊片。把驅動齒輪和被驅動齒輪之間的空隙壓縮到0.5毫米之內，這樣能夠有效的保護扭簧。
通過在套環和驅動齒輪之間安裝墊片來壓縮驅動齒輪和被驅動齒輪之間的間隙。（墊片安裝位置如上圖紅色區域所示）注意：新的鈕簧和墊片為一套對策零件，在替換舊扭簧時，新扭簧和墊片都必須安裝。
說明：
如果更換對策零件后，齒輪間的間隙太小，會導致齒輪表面被磨損。如果發生這種情況，請更換間隙控制組件。
tip：有些時候也是偶爾提示卡紙，但找不到卡紙是由于紙張沒有放置好的原因造成的，請多多觀察。紙盒位置一般是有藍色的卡口用來固定紙張的。
